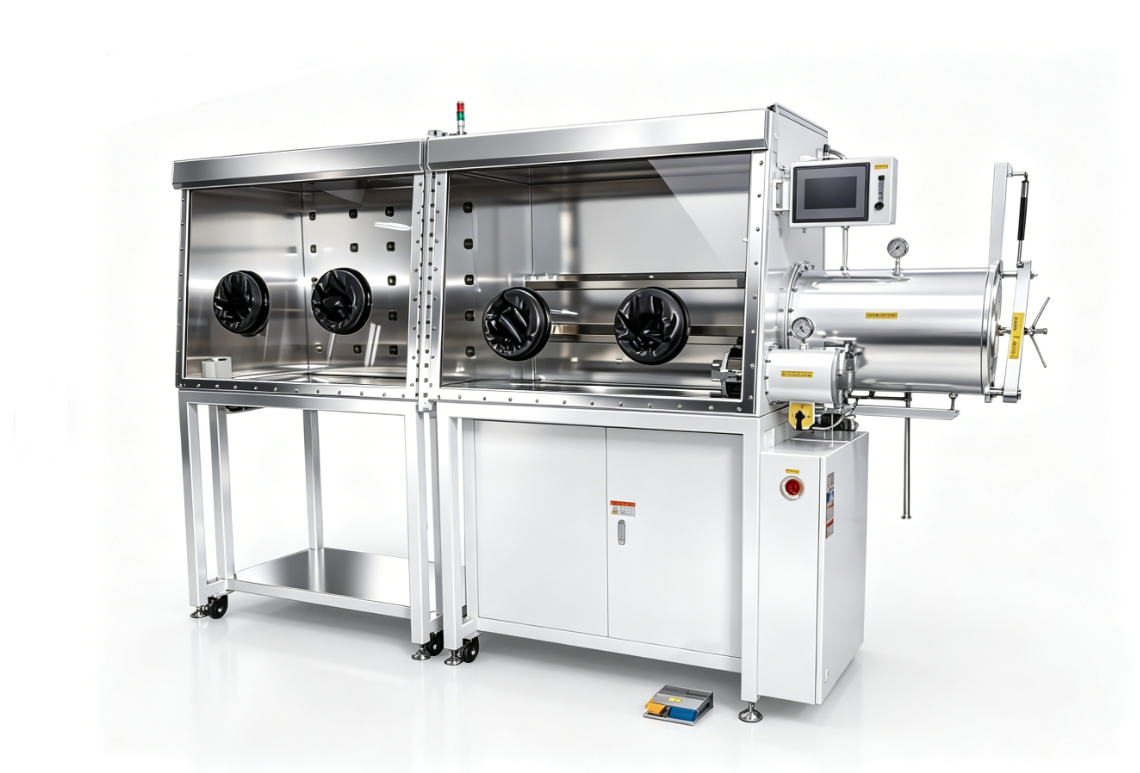

一、技术参数

1.箱体

体：定制×770mm（下宽）×900mm（高）、材质为3mm厚SUS304。

前窗：倾斜设计的操作面，8mm厚可拆卸安全钢化玻璃视窗。

手套口：直径220mm硬铝合金实心棒材加工而成，经耐腐蚀阳极氧化处理。

手套：美国诺斯丁基橡胶，手套口径8英寸，厚度0.4mm。

压力：使用压力区间为±10mbar。

压力开关：德国哈斯瓦谢微压压力传感器。

照明：使用LED光源，节能环保。

置物架：箱体设置2层可调置物架。

支架：高950mm，安装有万向脚轮及不锈钢水平支撑座。

接口：箱体设置多个KF40接口，以便于接入气体、液体、信号等。

电源：220V、50Hz多孔灌胶插线板。

过滤器：箱体进出口处采用复合HEPA标准的过滤精度0.3微米高效过滤器。

泄漏率：＜0.001vol%/h，符合ISO10648-2国际标准。

自动清洗：箱体带自动清洗功能，快速置换箱体内气氛。

2.过渡舱

尺寸：大过渡舱Φ390mm*600mm，材质为3mm厚SUS304，活塞门。

小过渡舱Φ150mm*400mm，材质为3mm厚SUS304，杠杆锁压紧门。

位置：箱体右侧有大小过渡舱各1个。

托盘：大过渡舱内设可滑动SUS304托盘。

小过渡舱内设半圆形SUS304托盘。

操作：大过渡舱手动开闭，具有自动抽气补气功能，通过触摸屏控制。

小过渡舱手动开闭，三通球阀手动操作抽气补气。

真空度：≤－0.1MPa，带显示，配置德国WIKA耐震真空压力表。

3.循环净化再生系统

循环风机

品牌：台湾达纲风机，流量100m³/h，采用西门子变频器控制。

安装：安装在密闭的经压力测试的不锈钢容器内。

降噪：装有风机的不锈钢容器下部有减震装置，降低风机噪音。

水冷：装有水冷回路，可接水路降低风机运行时产生的热量。

单净化柱

净化材料：填装5KG美国UOP分子筛、5KG德国BASF铜触媒。

净化能力：水：2KG、氧气：60升。

净化效果：水氧含量＜1PPM。

工作气体：纯度为99.999%的N2（氮气）或Ar（氩气）。

再生系统

再生：净化材料吸附饱和后，用混合气再生，恢复净化材料净化能力。

混合气：H25%、N295%；H25%、Ar95%。

4.控制显示系统

控制方式：西门子PLC、昆仑通泰7”触摸屏、循环再生控制、密码保护、中英界面。

压力控制：触摸屏设置，系统自动控制箱体压力（工作压力-10mbar~+10mbar）。

脚踏阀：微调箱体压力、方便操作。

安全阀：箱体压力超过12mbar时自动开启安全阀泄压，保护设备、手套、材料。

自动清洗：在触摸屏点击箱体自动清洗功能并设定时间，系统将开始清洗箱体。

水氧报警：箱体内水氧含量超出设定值时报警。

5.真空泵

爱德华RV12真空泵，流量12m³/h、极限真空2*10^-3mbar，真空泵有自动启停功能。配备油雾过滤器。

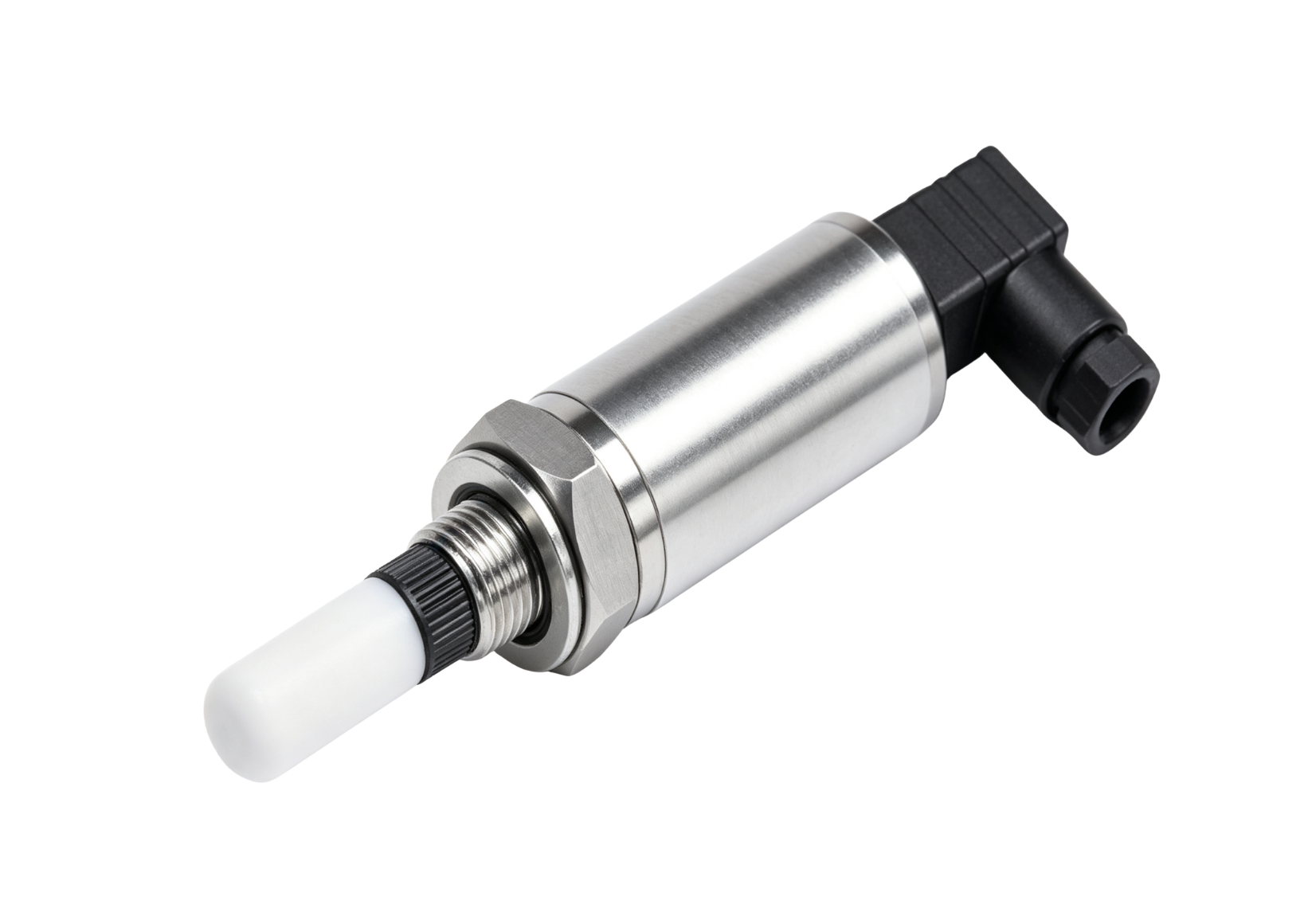

6.水分析仪

品牌：原装进口英国米歇尔、陶瓷湿度变送器、PLC显示

范围：-100~+20℃露点

精度：±2℃露点

环境：-40℃~+60℃

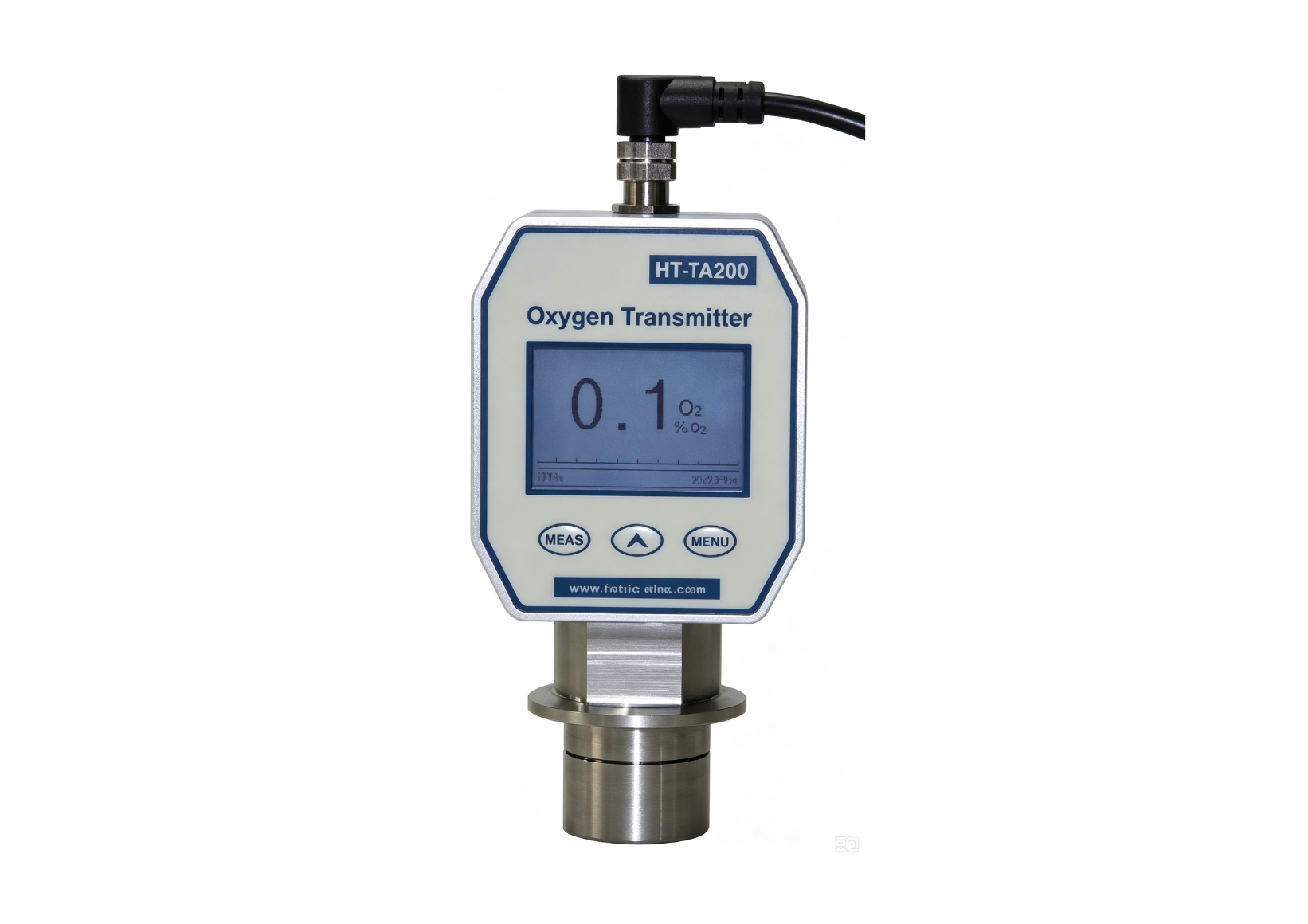

7.氧分析仪

品牌：久尹、美国AII传感器（电化学）、独立显示、PLC显示、灵敏度高

范围：0-10、100、1000ppm微量氧专用电化学电池

精度：0~10PPM±3%FS（0.3PPM）

0~100PPM±2%FS（2PPM）

0~1000PPM±1%FS（10PPM）

环境：－10℃—50℃

氧分析仪行业最高端美国AIIGPR系列电化学

氧传感器，抗污染能力超强，寿命长

独立显示屏上0~25%全量程显示氧含量

客户可自行校准，数值无法作假！

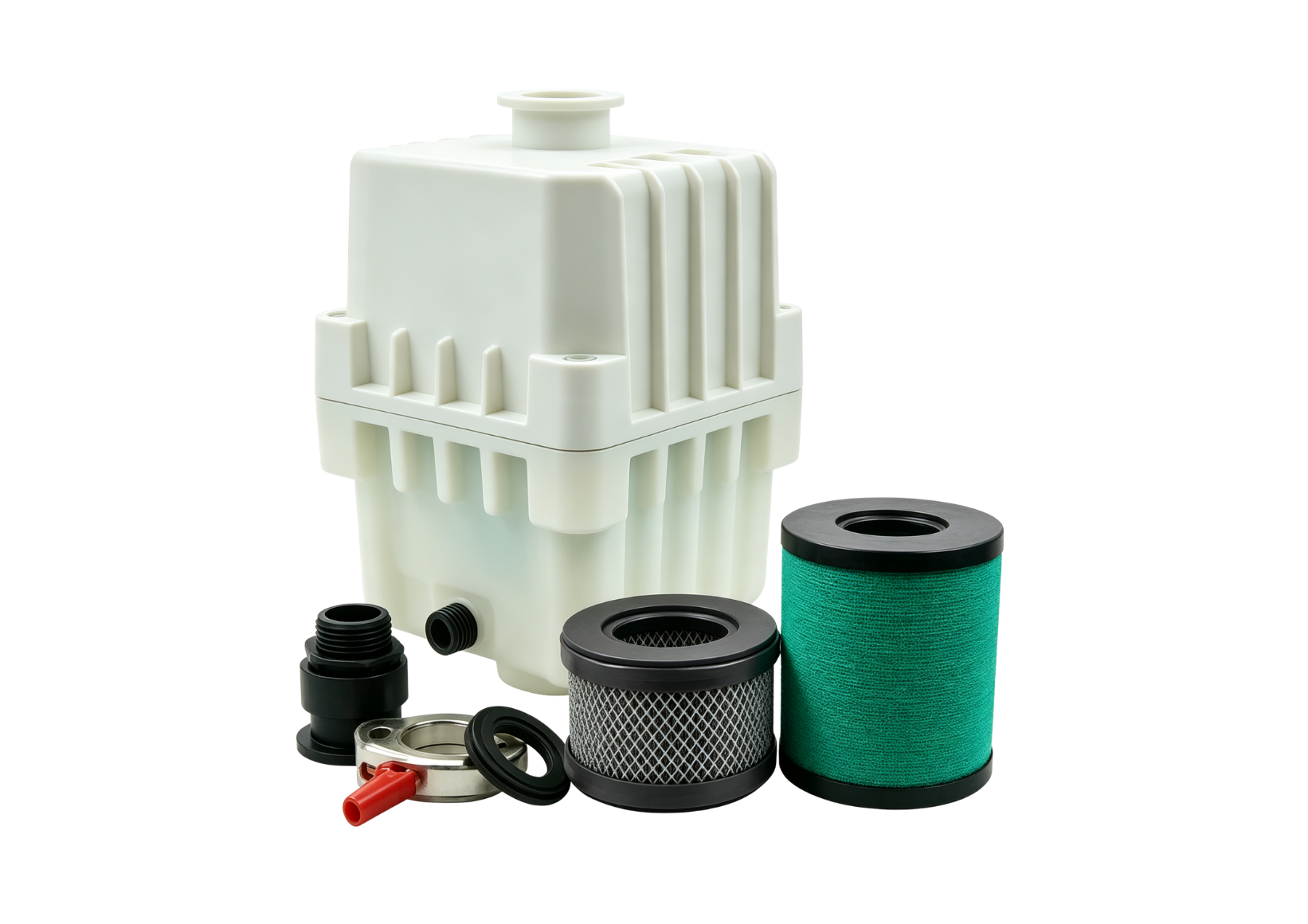

8. 有机溶剂吸附系统

填装水洗真空烘烤优质活性炭8KG，吸附粉尘及有机溶剂，饱和后可更换新材料，不会影响箱体内高纯气氛。

9. 物联网系统

箱体具备物联网智能系统--解析多种数据协议，采集多种类型的传感器数据，比如：水值、氧值、压力、抽气/补气次数等，根据阈值及状态参数的实时变化进行智能分析和预警
